О винтовом компрессоре

   На этой странице Вы сможете узнать о том, из чего состоит типичный винтовой компрессор, как он работает и почему в последнее время именно винтовые компрессоры пользуются наибольшим спросом как в нашей стране, так и зарубежом.

К основным преимуществам винтовых компрессоров отнесем следующие факторы:

      - Винтовые компрессоры на порядок надежнее обыкновенных поршневых компрессоров

      - Значительный эксплуатационный ресурс (до 15 лет)

      - Возможность работы 24 часа в сутки

      - Элементарный монтаж и простота в работе с обслуживанием

      - Минимальные расходы при проведении технического обслуживания

      - Минимум шума при работе воздушного винтового компрессора

      - Встроенная система подготовки воздуха

   Именно за счет этих компонентов компрессоры винтового типа все чаще устанавливаются на заводах, фабриках и различных производствах. Хочется отметить и тот факт, что винтовой компрессор может подавать до 75 000 литров воздуха в минуту! Это не под силу ни одному другому типу компрессоров.

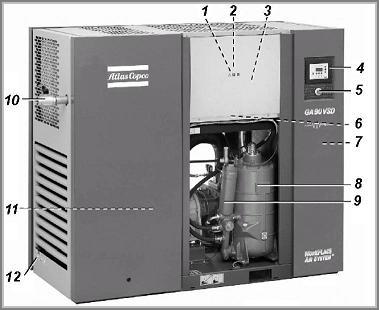

   Предлагаем Вам ознакомиться с основными элементами винтового компрессора, а также принципом действия. Наиболее наглядно это можно сделать на примере воздушного винтовой компрессора Atlas Copco серии GA.



          1 - Вентиляционная решетка

          2 - Вентилятор для охлаждения

          3 - Циклонный сепаратор

          4 - Микропроцессорный блок Elektronikon

          5 - Панель аварийной остановки

          6 - Концевой охладитель воздуха

          7 - Шкаф для электрики

          8 - Маслосепарирующий блок

          9 - Фильтр для очистки масла

          10 - Патрубок выхода сжатого воздуха

          11 - Электродвигатель

          12 - Отверстие под слив конденсата.

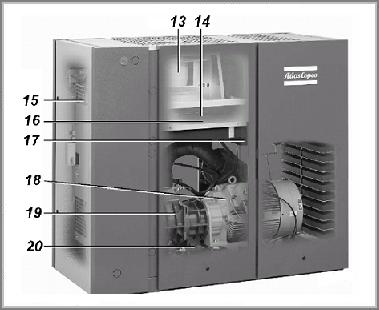

          13 - Охлаждающий вентилятор

          14 - Вентиляционная заглушка

          15 - Шкаф для электрики

          16 - Воздушно-масляный охладитель

          17 - Конденсатный уловитель

          18 - Электродвигатель

          19 - Винтовая пара

          20 - Обратный клапан.



   Компрессоры винтового типа по определению относятся к группе объемных компрессоров. Это означает, что повышение давления газа происходит за счет уменьшения объема рабочей полости. Так как объем уменьшается - увеличивается давление сжимаемого газа. Как протекает процесс сжатия в винтовом компрессоре рассказывается ниже.

	Начало. Атмосферный воздух попадает в свободные полости винтовой пары, после чего при вращении всасывающий патрубок закрывается и начинает происходит повышение давления воздуха.
	Так как винты компрессорного элемента вращаются в различных направлениях некогда свободные полости полностью закрываются и их объем с каждым поворотом уменьшается. Благодаря уменьшению рабочей полости и происходит повышение давления газа.
	Так как при сжатии воздуха выделяется большое количества тепла необходимо его отводить. С этой целью в винтовую пару впрыскивается масло, которое не только охлаждает воздух и элементы винтового компрессора, но и уплотняет зазоры между винтовой парой и корпусом.
	Нагнетание воздуха происходит в тот момент, когда давление в винтовой паре достигло максимального значения. В этот момент роторы занимают такое положение, что для полости открывается нагнетательный патрубок. Именно через него сжатый воздух удаляется из винтовой пары.

   Нужно помнить, что на эффективность компрессора влияет очень много факторов: надежные комплектующие, качественная сборка, правильность расчетов перед изготовлением и многое другое. Конечно, основным элементом в винтовом компрессоре является винтовая пара - сердце винтового компрессора. Винтовая пара стоит практически как половина компрессора, так как для ее изготовления необходимо высокоточное оборудование и квалифицированный персонал.
