Применение современного насосного оборудования

   Вряду мер по обеспечению безопасности на нефтеперерабатывающих предприятиях взрывозащите, как определяющему фактору, уделяется особое внимание. Понятно, что на таких производствах нельзя полностью избежать возможности возникновения критических концентраций горючих газов, что является основным фактором риска. Известно, что для спонтанного взрыва необходимо сочетание трех обстоятельств: наличия горючего (газа, тонкодисперсных взвесей и т.д.), кислорода (атмосферного или иного происхождения) и источника воспламенения (открытого огня, искрящего электрооборудования и т.д.); наиболее очевидным решением является снижение роли третьей из перечисленных составляющих. Ведь сегодня существует электрооборудование, конструкция которого исключает возможность искрения.



Современные требования по взрывобезопасности



Действия, направленные на обеспечение взрывобезопасности, регулируются рядом нормативных актов, в которых даются исчерпывающие рекомендации по организации работы на взрывоопасных производствах. Их довольно много. Основные российские нормативные акты:

ПБ 09-170-97 «Общие правила взрывобезопасности на взрыво- и пожароопасных производствах химической, нефтехимической и нефтеперерабатывающей промышленности», определяющие перечень и порядок действий по обеспечению безопасной работы;

НПБ 105-03 «Категорирование производственных помещений и наружных установок по взрывопожарной и пожарной опасности», позволяющие четко обозначить сферу применения различных приборов и устройств в соответствии с категориями сооружений;

ГОСТ 12.1.010-76 «Взрывобезопасность. Общие требования»;

ГОСТ Р 51330.11-99 «Электрооборудование взрывозащищенное», классифицирующий виды и возможности подобного оборудования в соответствии с назначением и размещением;

ПУЭ «Правила устройства электроустановок» (глава, которая описывает взрывоопасные зоны), где перечислены конкретные меры по использованию электрооборудования.

Говоря о европейских нормативных актах, необходимо обратиться к единому документу АТЕХ (atmospheres explosibles — взрывоопасные смеси газов). Это европейский стандарт взрывозащищенного оборудования, принятый с 01.07.2003 года в соответствии с директивой Евросоюза 94/9/ЕС. Требования АТЕХ распространяются на все электрическое оборудование, механизмы и защитные средства, которые применяются в потенциально взрывоопасной атмосфере как на поверхности земли, так и при подземных работах.



Сейчас именно АТЕХ стал одним из самых строгих международных стандартов по взрывозащите. В частности, по сравнению с предыдущими европейскими нормами, существенно ужесточен ряд положений. Например, предусматриваются ограничения емкостных параметров электросхемы, оговариваются новые требования к электростатической защите и т.д.



Необходимо отметить, что в последнее время все оборудование, которое устанавливается на новые или реконструируемые объекты нефтепереработки в России, как правило, соответствует требованиям и отечественных норм, и АТЕХ. Особенно явно эта тенденция проявляется в случае участия в проектах иностранных инвесторов.

Опыт применения



По такому принципу было выбрано насосное оборудование для первого в России завода масел компании Shell в Тверской области близ Торжка. Комплекс производительностью 200 млн литров (около 180 тыс. тонн) в год станет одним из крупнейших в структуре корпорации.
Запуск завода планируется на конец 2010 — начало 2011 г., а стоимость проекта превысит $100 млн. Сейчас идет монтаж оборудования и инженерных систем.



На данном предприятии современные насосы установлены практически на всех производственных участках. В частности, они обеспечивают системы водо- и теплоснабжения и пожаротушения. А агрегаты во взрывозащищенном исполнении будут применяться и для перекачки дизельного топлива. На этом этапе предусмотрены модели GRUNDFOS типа CR 1-6 E-F-A-V-HQQV АТЕХ II 2G Eexd IIB Т4 мощностью 0,37 кВт. Согласно маркировке эти насосы имеют электродвигатель, сертифицированный по АТЕХ (II 2G Eexd IIB Т4 в маркировке) и специально предназначенный для химической и нефтеперерабатывающей промышленности.

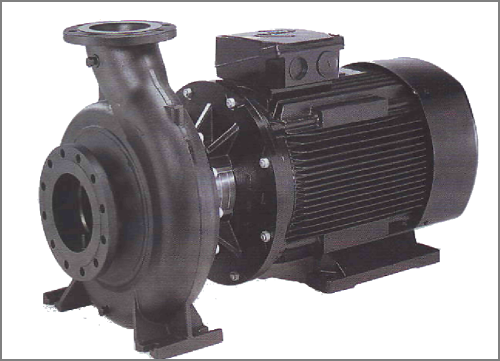

Всего на завод было поставлено двадцать единиц различного насосного оборудования. Среди них консольно-моноблочные насосы серии NB (фото 1) для систем отопления, вертикальные многоступенчатые насосы серии CR (фото 2), использующиеся в системах пожаротушения, водоснабжения и водоподготовки, и энергоэффективные станции повышения давления Hydro Multi. Все насосное оборудование, как во взрывозащищенном, так и в стандартном исполнении, управляется при помощи местных щитов управления и будет включено в единую диспетчерскую сеть.



Подобная же политика — использование сертифицированного взрывозащитного насосного оборудования — применялась при строительстве первой очереди Новошахтинского завода нефтепродуктов (НЗНП) в Ростовской области. Следует отметить, что это первый крупный нефтеперерабатывающий завод в постсоветской России. По данным ГК «Юг Руси», которая осуществляет этот проект, общий объем инвестиций в производство (вторая очередь будет введена в строй до 2016 г., а третья — до 2020 г.) — 125 млрд руб.



Первая очередь Новошахтинского НЗНП, в которую было вложено 15 млрд руб., является предприятием полного цикла переработки и включает в себя атмосферновакуумную перегонную установку для сырой нефти, резервуары для хранения сырца (общий объем 80 тыс. куб. м), парк светлых нефтепродуктов (50 тыс, куб. м) и парк темных нефтепродуктов (75 тыс. куб. м). Кроме того, на предприятии разместились объекты инфраструктуры обеспечения, железнодорожные эстакады, аккредитованная заводская лаборатория и причальный комплекс терминала нефтепродуктов на Дону с годовой мощностью перевалки 10 млн тонн нефтепродуктов.



Проектная мощность первой очереди 2,5 млн т нефти в год, причем 10% производимого дизельного топлива будет использоваться в деятельности агропредприятий и судовых компаний, входящих в ГК Юг Руси.



С учетом категории опасности нефтеперерабатывающего производства, при его строительстве особые требования изначально предъявлялись ко всему техническому оснащению. Компания «Донводсервис», разрабатывавшая инженерные решения для НЗНП, сразу ориентировалась на наиболее современное оборудование, соответствующее как российским, так и жестким европейским нормам. В частности, в системах водоподготовки и водоснабжения установлены современные многоступенчатые центробежные насосы GRUNDFOS типа CR взрывозащищенного исполнения АТЕХ



Насосы CR взрывозащищенной серии АТЕХ CR 10-04 мощностью 1,5 кВт имеют производительность 10 мЗ/ч, Кроме того, на Новошах тинском заводе нефтепродуктов применены и другие модификации насосов, в частности консольномоноблочные высокопроизводительные модели серий NB и NK, а также цифровая дозирующая установка на узле водоподготовки.



Работа всего насосного оборудования автоматизирована с помощью шкафов управления собственного производства ООО «Донводсервис» с применением преобразователей частоты и элементной базы ABB. Системы водоподготовки, водоснабжения и дозирования комплектуются импортной запорнорегулирующей арматурой. За время эксплуатации все агрегаты и системы работают без сбоев, в соответствии с заданными параметрами. Следует отметить, что благодаря использованию частотного регулирования повысилась энергоэффективность комплекса водоподготовки.



Обеспечение безопасности на столь сложных и несущих потенциальную угрозу взрыва предприятиях, как нефтеперерабатывающие заводы, было и остается насущной задачей. В ее решении нет мелочей, поэтому применение оборудования, полностью соответствующего самым жестким нормативам, может стать залогом долгой и беспроблемной работы таких объектов.
