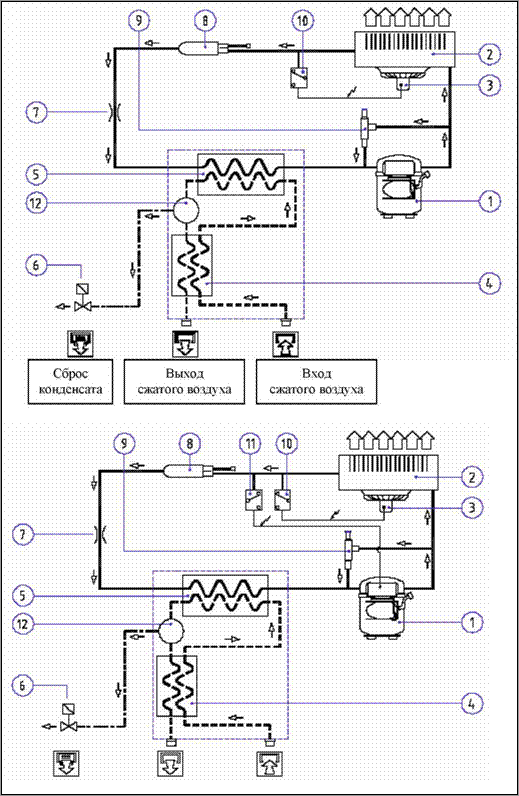

6.1 Схема охлаждения |
|

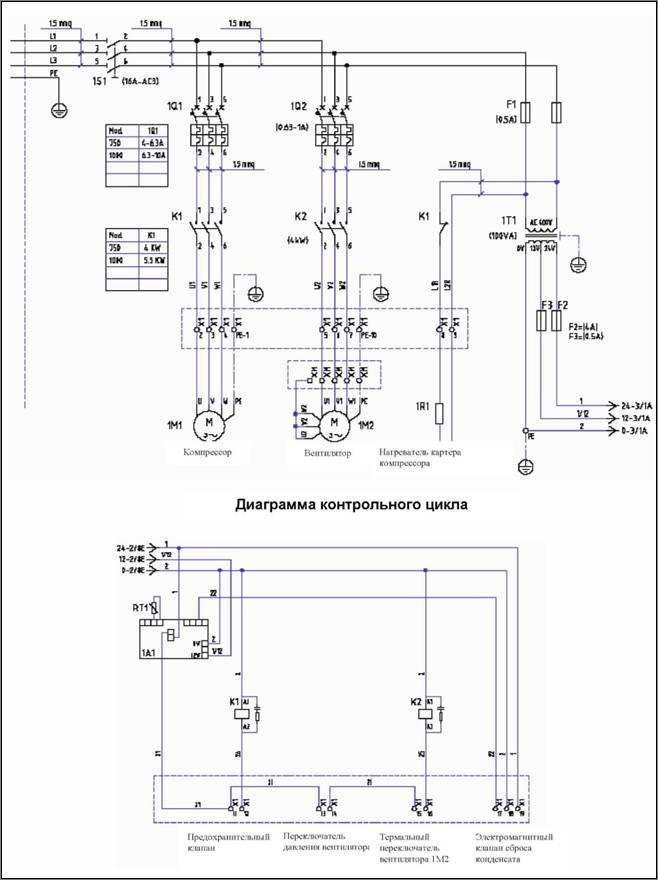

6.2 Электрические схемы |
|
6.3 Технические характеристики |
|
6.4 Сменно-запасные части (представлены в разобранном виде) |
|
7. ЦЕНТРЫ ПО СЕРВИСНОМУ ОБСЛУЖИВАНИЮ |
|
Предисловие
Данное Руководство является неотъемлемой частью приобретенного Вами осушителя и должно быть передано новому его владельцу в случае повторной продажи.
Настоятельно рекомендуется выполнение работ по монтажу, обслуживанию и/или регулировке квалифицированным персоналом* со строгим соблюдением всем параграфов настоящего Руководства, техники безопасности, действующей на территории страны, где будет эксплуатироваться установка. В этом случае Вам гарантирована рациональная эксплуатация осушителя и надлежащий сервис.
В случае возникновения каких-либо проблем с осушителем просьба незамедлительно обратиться в авторизованный сервисный центр производителя-изготовителя.
Обратите внимание на тот фактор, что при необходимости использования запасных частей только оригинальные запчасти дают гарантию высокой эффективности и долгого срока службы Вашего осушителя.
Вследствие разработки новых технологий, изготовитель оставляет за собой право на внесение изменений в технические характеристики, указанные в данном Руководстве, без предварительного уведомления.
* Персонал, обладающий специальными техническими знаниями, знакомый с правилами и законами, гарантирующий безопасность при выполнении работ по монтажу, обслуживанию и/или регулировке.
Гарантии
Этот продукт был полностью протестирован, прежде чем был передан для продажи. Гарантия составляет 12 месяцев.
Данная гарантия предоставляется только тем клиентам, которые строго соблюдают и выполняют условия данного руководства по эксплуатации.
Производитель обязуется произвести ремонт или замену тех деталей или узлов, которые по заключению нашего техника после тестирования на заводе признаны дефектными. Стоимость производимых работ рассчитывается по условиям настоящей гарантии.
Гарантия исключает любой вид ответственности за прямой и косвенный ущерб, причиненный персоналу и материальным ценностям. Гарантии не подлежит устранение неисправностей возникших в результате нарушения инструкции по эксплуатации, самостоятельного ремонта и естественного износа, работы по установке и техническому обслуживанию.
Гарантийным случаем не является замена деталей подвергающихся специфической эксплуатации или сильному износу. Также не подлежат гарантии случаи устранения неисправностей, возникших вследствие неправильного сервисного обслуживания или эксплуатации установки.
Несоблюдение положений настоящего Руководства, использование не оригинальных запасных частей и проведение планового сервисного обслуживания непосредственно самим клиентом без учета оригинальных запасных частей и привлечения квалифицированных специалистов рассматривается как не гарантийный случай. Производитель оставляет за собой право производить необходимые по его мнению изменения продукта без дополнительного уведомления.
1. ОБЩАЯ ИНФОРМАЦИЯ
1.1 ОПИСАНИЕ
Осушители сжатого воздуха рефрижераторного типа предназначены для эффективного удаления влаги, содержащейся в сжатом воздухе, путем его охлаждения до +3 С. Минимальные габариты установки не требует дополнительных затрат.

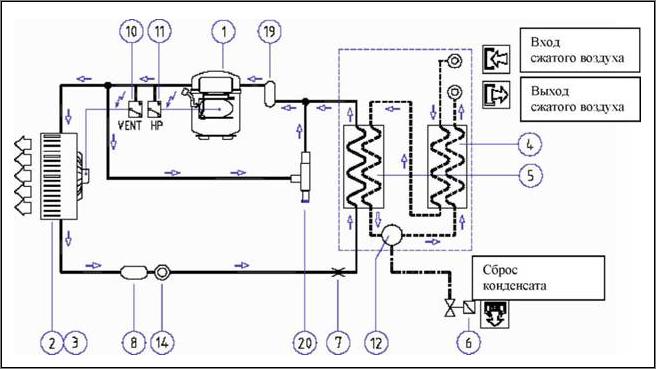

Принцип действия осушителей, описанных в данном Руководстве, показан на схеме охлаждения (приложение 5.1)
Полученный воздух практически не содержит влаги; конденсат, накапливаемый в сепараторе, выводится наружу с помощью соответствующего устройства для отвода конденсата. Для ограничения размера установки и предотвращения образования конденсата на внешней стороне трубопровода перед выходом из осушителя охлажденный воздух собирается и предварительно нагревается в теплообменнике, входящим в установку воздухом.
Осушитель снабжен всеми необходимыми устройствами контроля, безопасности и регулировки и не требует вспомогательного оборудования.
Перегрузки системы в пределах максимума лимита использования могут ухудшить производительные характеристики осушителя (высокая точка росы), но при этом не снижают ее безопасности.

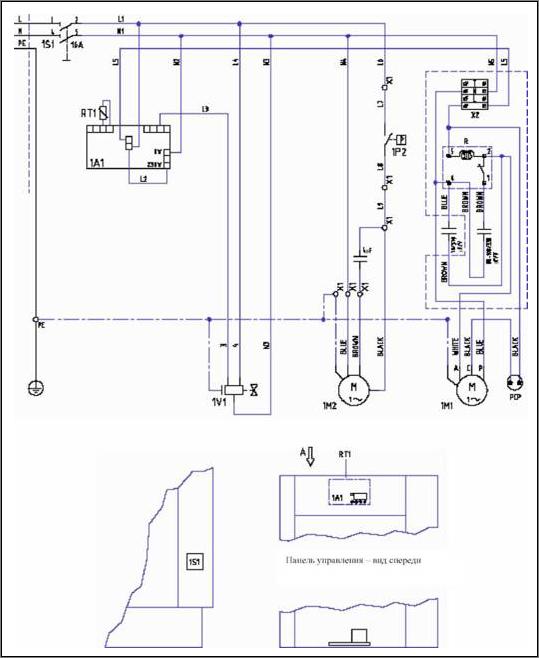

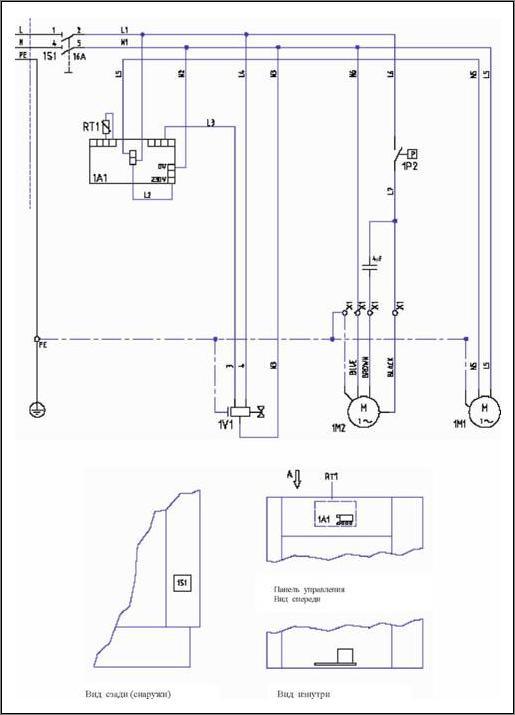

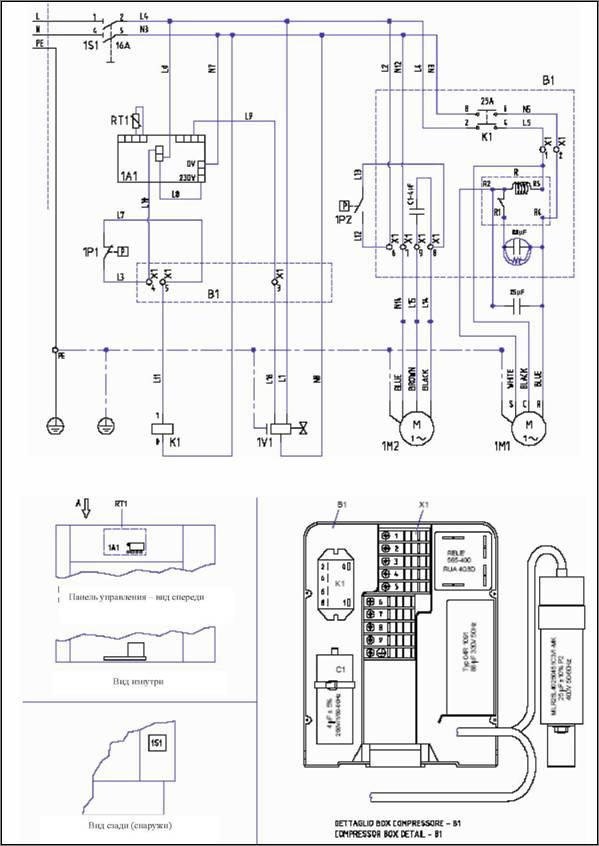

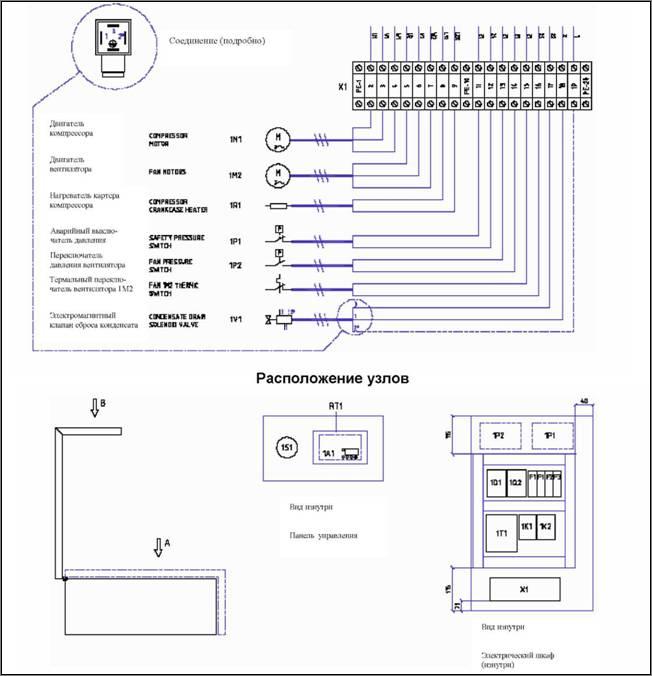

Электросхемы (приложение 6.2) показывают минимальную степень защиты IP 42. Пользователь должен обеспечить осушитель линией защитой и заземлить его.
1.2 БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ УСТАНОВКИ
Данная установка разработана и изготовлена в соответствии с действующими Европейскими директивами по безопасности. Поэтому все работы по установке, эксплуатации и техобслуживанию должны быть проведены в соответствии с инструкцией данного Руководства.
Любые работы по монтажу, эксплуатации и обслуживанию внутренних узлов или деталей осушителя должны проводиться только квалифицированным персоналом.
Изготовитель не несет ответственности в случае неправильной эксплуатации установки или использования ее по назначению, не предписанным данным Руководством.
2. ИНСТАЛЛЯЦИЯ
2.1 ПРИЕМКА И ТРАНСПОРТИРОВКА
При приемке товара Заказчик должен внимательно осмотреть осушитель на предмет его целостности и наличия всех позиций, перечисленных в отгрузочных документах.
Претензии по недостаче и/или поврежденным деталям направлять непосредственно в наши центры обслуживания или ближайшему дилеру в течение 8 (восьми) дней со дня получения товара.
Обязательно устанавливать и хранить осушитель только в вертикальном положении, как показано на рисунке на упаковке. Для возможного перемещения использовать устройства достаточной емкости и нагрузки, соответствующие весу установки.
Снять упаковку после размещения осушителя в месте ее установки. Рекомендуем сохранять оригинальную упаковку, по крайней мере, в течение гарантийного периода. Напоминаем, что при ликвидации различных материалов необходимо соблюдать соответствующие правила, действующие на местной территории.
Хранить неэксплуатируемый осушитель рекомендуется в своей упаковке в чистом укрытом помещении при максимальной температуре +50 С и удельной влажности не более 90%. Если период хранения превышает 12 месяцев, просьба обратиться к изготовителю.
2.2 МЕСТОРАСПОЛОЖЕНИЕ УСТАНОВКИ
При подготовке должного места для установки осушителя необходимо учитывать следующие требования:
- Установка должна быть защищена от погодных условий и прямого солнечного света.
- Фундамент должен быть абсолютно плоский и выдерживать вес установки.
- Окружающая температура должна соответствовать номинальным характеристикам осушителя.
- Помещение должно быть хорошо проветриваемое, чистое и сухое (рекомендуется теплый воздух снаружи места расположения установки).
- Помещение должно быть достаточно просторным для надлежащего охлаждения установки и работ по обслуживанию и/или регулировки.
- Поступающий воздух не должен содержать сигаретный дым или воспламеняющихся паров, которые могут привести к взрыву или пожару.
2.3 МОНТАЖ
До начала проведения монтажа убедитесь в том, что:
-
ни одна деталь системы не находится под давлением
- ни одна деталь системы не подключена к энергопитанию
- подсоединяемые к осушителю трубы не содержат никаких загрязнений
Только после того, как Вы убедились в вышеуказанном, можно приступать к выполнению монтажа осушителя.
1. Подсоединить осушитель к трубопроводу сжатого воздуха, как показано на схемах ниже. Рекомендуем установить байпас (если он еще не установлен) для изолирования установки от пневмосети, чтобы упростить работы по возможному обслуживанию.
2.Проверить сборку устройства слива конденсата и подсоединить гибкий дренажный шланг к трубопроводу сброса конденсата. Помните, что конденсат, выделяемый осушителем, содержит частицы масла, и, следовательно, его ликвидация должна проводиться в соответствии с предписаниями местного законодательства.
Для этих целей рекомендуем сепаратор для разделения масла и воды соответствующей производительности.
3. Убедиться, что напряжение и частота электросети стабильны и соответствуют данным на фирменной табличке машины и тем, которые приняты в стране, где используется осушитель. Подключите установку к сети. Пользователь должен предварительно позаботиться о линии защиты и заземлении, соблюдая правила по технике безопасности, действующие на местной территории.
-
Воздушный компрессор
- Вторичный охладитель
- Сепаратор/влагоотделитель
- Ресивер
- Автоматический кран слива конденсата
- Фильтр предварительной очистки 25|j
- Пылеулавливающий фильтр 5j
- Осушитель
- электромагнитный клапан слива конденсата
- Фильтр тонкой очистки 1j-0,1 мг/м3
- Фильтр тонкой очистки 0,1j -0,01 мг/м3
- Угольный фильтр 0,008 мг/м3
- Сепаратор для разделения масла и воды
Для оптимизации эксплуатации осушителя рекомендуем установить его так, чтобы все устройства регулировки установки были хорошо видны и легко доступны. Рекомендуем установить керамический фильтр предварительной очистки, т.к. он эффективнее защищает от проникновения грязи, благодаря предотвращению накапливания масляных веществ на теплообменниках.
3. ПУСК
3.1 ПАНЕЛЬ УПРАВЛЕНИЯ
Осушители данного модельного ряда оборудованы электронной системой контроля работы установки.

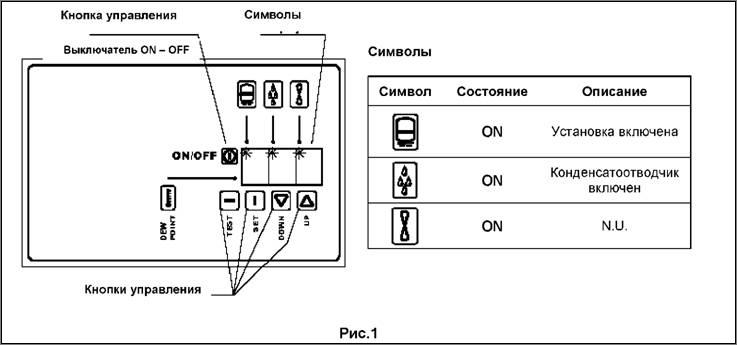

Панель управления, представленная на рис. 1, включает 5 кнопок (ON/OFF, TEST, SET, DOWN, UP) и 3 символа со светодиодами, обозначенные как DPI, DP2, DP3.
Данная панель (см. рис.) управления позволяет управлять рабочим процессом осушителя.
3.1.1 ФУНКЦИИ КНОПОК Тест (TEST)
При удержании кнопки в течение 3 секунд во время нормального рабочего режима активируется цикл слива конденсата.
Настройки (SET)
При нажатии кнопки во время нормального рабочего режима на экран выводятся заданные значения.
- При удержании кнопки в течение 10 секунд, на экран выводятся меню программирования параметров (см. соответствующую таблицу).
- При нажатии кнопки после программирования новых конфигураций или заданных значений сохраняются измененные настройки.
ВНИЗ (DOWN)
- При нажатии кнопки во время настройки заданных значений или параметров конфигурации значения, выведенные на дисплей снижаются на одну единицу в секунду в течение первых 10 секунд, а затем на одну единицу каждые 0,1 секунды.
- При удержании кнопки в течение 10 секунд во время нормальной рабочего режима активируется цикл автотестирования контроллера.
ВВЕРХ (UP)
При нажатии кнопки во время настройки заданных значений или параметров конфигурации значения, выведенные на дисплей, повышаются на одну единицу в секунду в течение первых 10 секунд, а затем на одну единицу каждые 0,1 секунды.
ВНИЗ / ВВЕРХ (одновременно) (UP / DOWN)
При одновременном удержании кнопок в течение 10 секунд открывается или закрывается доступ в меню программирования параметров. Контроллер выводит на дисплей сообщение „PON" (нажмите кнопку Вкл.) или „POF" (нажмите кнопку Выкл.). Необходимо пользоваться ключом, чтобы избежать случайного вмешательства необученного персонала во время программирования параметров.
ВКЛ. / ВЫКЛ (ON / OFF)
При удержании кнопки в течение 3 секунд активируется или останавливается процесс. Если процесс остановлен, то на экране появляется сообщение OFF (выкл.).
3.1.2 ПРОГРАММИРОВАНИЕ ПАРАМЕТРОВ
ИЗМЕНЕНИЕ НАСТРОЕК
Нажмите кнопку SET (на дисплее появляется сообщение о настройках выполненных ранее).
Изменить данные настройки при помощи кнопок ВНИЗ / ВВЕРХ (изменение должно произойти в течение 15 сек. с момента нажатия кнопки SET, т.к. далее контроллер автоматически возвращается в нормальный режим работы, при этом на дисплее появляется сообщение о значении DEW POINT (точка росы) без возможности изменить заданное значение SET POINT).
Подтвердить новое значение нажатием кнопки SET (нажатие производить в течение 10 сек. после окончания предыдущей операции, т.к. далее контроллер автоматически возвращается в нормальный рабочий режим, при этом на дисплее появляется сообщение о значении DEW POINT (точка росы) без возможности изменить заданное значение SET
POINT).
Новое заданное значение SET POINT появится на дисплее для подтверждения принятия и сохранения новых данных. Через 15 секунд контроллер возвращается в обычный рабочий режим.
РЕГУЛИРОВКА И ИЗМЕНЕНИЕ ПАРАМЕТРОВ КОНФИГУРАЦИИ
Удерживайте кнопку SET в течение 10 сек. для входа в меню программирования, на экране появятся данные в следующей последовательности: данные настройки, код первого заменяемого параметра Е1 и его значение.
Только в случае крайней необходимости используйте кнопки UP (ВВЕРХ) и DOWN (ВНИЗ) для изменения значения параметров, выведенных на дисплей.
Для сохранения значения измененного параметра нажмите кнопку SET, а также для просмотра параметров без каких-либо изменений.
Через 15 секунд после последней операции контроллер автоматически возвращается в обычный режим работы.
Примечание: Изменение временных настроек вступает в действие только после выхода из программы, в то время как изменение прочих значений действует незамедлительно. Обратите внимание на тот фактор, что возможные изменения конфигурации параметров установки могут негативно влиять на ее производительность. Поэтому все изменения должны производиться при сотрудничестве с экспертами или компетентным персоналом.
3.1.3 ИНДИКАЦИЯ НЕИСПРАВНОСТЕЙ
Контроллер имеет возможность распознавать отдельные виды ошибок в системах осушителя. В случае такой неисправности на дисплее появится мигающий сигнал, чередующийся с текущим значением точки росы.
Сообщение (индикация) |
Причина |
HtA |
Слишком высокая точка росы (Е7) |
LtA |
Слишком низкая точка росы (Е7) |
PF1 |
Прерывание или короткое замыкание на входной линии PTC |
Все сообщения о неисправностях мгновенно исчезают при устранении причин, вызвавших эти неисправности, за исключением сигнала неисправности PF1, которая требует выключения блока и повторного запуска при помощи основного выключателя. PF1 имеет приоритет по отношению к прочим сообщениям.
3.1.4 ОПИСАНИЕ И ОСНОВНЫЕ ЗНАЧЕНИЯ НАСТРОЙКИ СБРОСА КОНДЕНСАТА
ПАРАМЕТР |
ОПИСАНИЕ |
ДИАПАЗОН |
ЗАДАННОЕ ЗНАЧЕНИЕ |
Е8 |
Интервал между сливами конденсата |
1-999 (мин) |
1 |
Е9 |
Время, необходимое для слива конденсата |
1-999 (сек) |
3 |
Вниманию пользователей!
Запрещены какие-либо изменения других параметров на электронном контроллере без авторизованного разрешения поставщика.
3.2 ПОДГОТОВКА К ПУСКУ УСТАНОВКИ
До начала пуска установки убедитесь в том, что все рабочие параметры соответствуют номинальным техническим данным.
Поставляемый осушитель прошел предварительное тестирование и подготовлен для нормального рабочего режима, не требуя никаких проверок и регулировок. Тем не менее, во время первых нескольких часов после пуска следует проконтролировать правильную работу установки.
3.3 ПУСК
После первого пуска осушителя и при каждом пуске установки, не эксплуатируемой долгое время, необходимо провести следующие операции:
- Убедитесь в том, что все инструкции, содержащиеся в главе 2 ИНСТАЛЛЯЦИЯ, выполнены в строгом соответствии.
- Проконтролируйте, чтобы система байпас (если она установлена) закрыта должным образом.
-
Подключите осушитель к сети питания и нажмите на световой выключатель, расположенный на панели управления установки.
- Дождитесь, когда параметры установки достигнут своих стандартных рабочих величин.
- Осторожно откройте выпускной воздушный клапан и постепенно откройте впускной воздушный клапан.
- Если установлена система байпас, закройте ее.
- Проконтролируйте правильную работу системы слива конденсата.
- Проверьте правильное натяжение и прочность всех соединяющихся труб.
4. ОБСЛУЖИВАНИЕ, УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ДЕМОНТАЖ
4.1 ОБСЛУЖИВАНИЕ
До начала работ по обслуживанию убедитесь в том, что:
- ни одна деталь системы не находится под давлением
- ни одна деталь системы не подключена к энергопитанию
Еженедельно или каждые 40 часов отработки
- Проверьте температуру на дисплее панели управления (точка росы около 3°С).
- Визуально проверьте правильную и регулярную работу системы слива конденсата.
Ежемесячно или каждые 200 часов отработки
- Аккуратно прочистите конденсатор сильной струей сжатого воздуха, не повредив алюминиевые ребра охлаждающей батареи.
- Прочистите предварительный фильтр системы слива конденсата, удалив возможные загрязнения на внутренней стороне отверстия. Будьте особенно аккуратны при установке фильтра на прежнее место после чистки.
- После вышеперечисленных операций проверьте правильную работу осушителя.
Ежегодно или каждые 2000 часов отработки
- Проверьте гибкий шланг слива конденсата и в случае его повреждения замените.
- Проверьте правильное натяжение и прочность всех соединяющихся труб.
- После вышеперечисленных операций, проверьте правильную работу осушителя.
4.2 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Все работы по устранению неисправностей, возможной регулировке и/или обслуживанию должны проводиться только квалифицированным персоналом.
Для обслуживания схемы охлаждения установки обращайтесь к квалифицированному инженеру.
• Вентилятор не вращается |
1. |
Проверьте проводку. |
2. |
Дефектное или перегоревшее реле давления включения
вентилятора: остановите осушитель и вызовите специалиста-
инженера по осушителям рефрижераторного типа. |
3. |
Короткое замыкание в вентиляторе: замените его. |
• Отсутствует слив конденсата (ни
воды, ни воздуха)
|
1. |
Проверьте проводку. |
2. |
Перегорела катушка конденсатоотводчика: замените ее. |
3. |
Клапан сброса конденсата засорен / заедает: прочистите его
или замените. |
4. |
Проверьте электронную плату. Если неполадка повторяется,
замените ее. |
5. |
Температура на дисплее панели управления ниже
номинального значения: см. соответствующий пункт. |
• Устройство слива конденсата
постоянно пропускает воздух
|
1. |
Заедает / засорен клапан сброса конденсата: почистите или
замените его. |
2. |
Проверьте электронную карту. Если неполадка повторяется,
замените плату. |
• Вода по трубопроводу стекает к
осушителю |
1. |
Осушитель не приведен в действие: запустите его. |
2. |
Система байпас (если установлена) открыта, закройте ее. |
3 |
Отсутствует слив конденсата: см. соответствующий раздел. |
4. |
Температура на дисплее панели управления выше
номинального значения: см. соответствующий пункт. |
• Температура на дисплее панели
управления выше номинального значения
|
1. |
Проверьте правильность подключения входа/выхода сжатого воздуха. |
2. |
Не запускается компрессор осушителя: см. соответствующий
пункт. |
3. |
Не вращается вентилятор: см. соответствующий пункт. |
4. |
Скорость потока и/или температура поступающего в осушитель воздуха выше номинальных значений: восстановите номинальные условия. |
5. |
Окружающая температура выше номинального значения: восстановите номинальные условия. |
6. |
Загрязнен конденсатор: прочистите его. |
7. |
Отсутствует слив конденсата (ни воды, ни воздуха): см. соответствующий пункт. |
8. |
Проверьте правильность размещения и исправность датчика температуры на испарителе. |
9. |
Утечка газа в контуре охлаждения: остановите осушитель и вызовите специалиста-инженера по осушителям рефрижераторного типа. |
10. |
Проверьте проводку. |
11. |
Повреждено или перегорело реле давления включения вентилятора, свяжитесь со специалистом-инженером по осушителям рефрижераторного типа. |
• Осушитель не пропускает сжатый воздух (блокировка воздушного контура) |
1.
2. |
Проверьте правильность подключения входа/выхода сжатого воздуха.
Температура на дисплее панели управления ниже номинального значения: см. соответствующий пункт. |
3. |
Проверьте правильность размещения и исправность датчика температуры на испарителе. |
4. |
Проверьте соединительные трубы на предмет засорения, при необходимости прочистите. |
5. |
Проверьте правильность установки системы байпас (если она установлена). |
4.3 ДЕМОНТАЖ
В случае необходимости демонтаж и упаковка установки должны проводиться в соответствии с действующими правилами местного законодательства.
Обратите особое внимание на охладитель, т.к. он содержит масло охлаждающего компрессора.
Всегда обращайтесь в организации, специализирующиеся на утилизации отходов.
5 ИНТЕЛЛИДРЕЙН (INTELLIDRAIN)
5.1 ОБЩИЕ ПОЛОЖЕНИЯ
IntelliDrain является новым конденсатоотводчиком, предназначенным для всех систем сжатого воздуха, где требуется удаление конденсата без потери сжатого воздуха. IntelliDrain запускается и проходит цикл сброса конденсата автоматически, исключая необходимость регулирования процессом. Слив конденсата осуществляется благодаря электронному датчику уровня слива, который определяет количество накопленной воды в ресивере.
Датчик уровня контролирует начало и весь период процесса слива, что исключает потери сжатого воздуха. Отводная труба также может быть выведена на несколько метров вверх.
В конце инсталляции пустить давление в систему и нажать повторно кнопку TEST для удаления пузырьков воздуха, присутствующих в соединениях входного отверстия конденсатоотводчика.

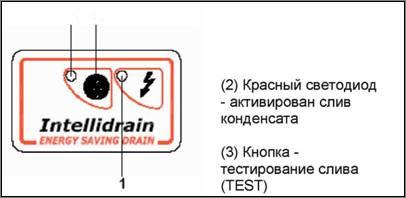

Панель управления включает следующие элементы:
ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
До начала проведения работ по сервисному обслуживанию, необходимо отключить конденсатоотводчик IntelliDrain от электропитания и полностью сбросить давление.
Если сливное устройство работает неисправно, нажмите на кнопку тестирования (TEST) и прочистите сетевой фильтр.
Запрещается снимать корпус конденсатоотводчика. При повторении неполадок обратитесь в Сервисный Центр.
6. ПРИЛОЖЕНИЯ
6.1 СХЕМА ОХЛАЖДЕНИЯ
- Компрессор осушителя
- Конденсатор
- Двигатель вентилятора
- Предварительный воздушный теплообменник
- Испаритель
- Устройство сброса конденсата
- Капиллярная труба
- Осушающий фильтр
- Фреоновый клапан линии байпас
- Переключатель давления вентилятора
- Переключатель высокого давления
- Сепаратор конденсата
- Компрессор осушителя
- Конденсатор
- Двигатель вентилятора
- Предварительный воздушный теплообменник
- Испаритель
- Устройство сброса конденсата
- Капиллярная труба
- Осушающий фильтр
- Переключатель давления вентилятора
- Переключатель высокого давления
- Сепаратор конденсата
- Экран фреоновой жидкости
- Отделитель жидкости
- Фреоновый клапан линии байпас
6.2 ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
1М1 - Компрессор осушителя
1М2 - Двигатель вентилятора
1V1 - Электромагнитный клапан сброса конденсата
1А1 - Электронный контроллер
RT1 - Датчик точки росы PTC
1S1 - Главный выключатель
X1 - Клеммные колодки в электрощите
Код 714.0105.01.00 - Rev.00 Осушитель 225 м3/ч (230V/1Ph/50Hz)
1 М1 - Компрессор осушителя
1P2 - Переключатель давления вентилятора
1М2 - Двигатель вентилятора
1S1 - Главный выключатель
1V1 - Электромагнитный клапан сброса
R - реле компрессора осушителя
конденсата
X1 - Клеммные колодки
1 А1 - Электронный контроллер
X2 - Клеммные колодки в электрощитке
RT1 - Датчик точки росы PTC
Код 714.0106.01.00 - Rev.00 Осушитель 225 м3/ч (230V/1Ph/50Hz)
1 М 1 - Компрессор осушителя
1М2 - Двигатель вентилятора
1V1 - Электромагнитный клапан сброса
конденсата
1P1 - Переключатель высокого давления
1P2 - Переключатель давления вентилятора
1S1 - Главный выключатель
1 А1 - Электронный контроллер
RT1 - Датчик точки росы
PTC K1 - Контактор
B1 - Кожух компрессора осушителя
R - реле компрессора осушителя
X1 - Распределительный коробка компрессора
С1 - Конденсатор двигателя вентилятора
Код 714.0107.04.00 - Rev.00 Осушитель 480 м3/ч (230V/1Ph/50Hz)
Код 714.0109.01.00 - Rev.00 Осушитель 750-1000 м3/ч (230V/3Ph/50Hz)
Диаграмма клеммных колодок
СПИСОК ЗАПЧАСТЕЙ |
Сокр. |
ПРОИЗВОДИТЕЛЬ |
МОДЕЛЬ |
ОПИСАНИЕ |
1Q1 |
AEG |
MBS32SG063 4 - 6.3A |
Автоматический выключатель компрессора (TME 780) |
1Q1 |
AEG |
MBS32SG100 6.3 - 10A |
Автоматический выключатель компрессора (TME 1000) |
1Q2 |
AEG |
MBS32SG010 0.63 - 1A |
Автоматический выключатель вентилятора |
2 x F1 |
OMEGA |
0.5 aM - 10 x 38 |
Первый плавкий предохранитель трансформатора |
F2 |
OMEGA |
4A aM - 10 x 38 |
Второй плавкий предохранитель трансформатора 24V |
F3 |
OMEGA |
0.5A aM - 10 x 38 |
Второй плавкий предохранитель трансформатора 12V |
K1 |
AEG |
LS4K01-55 24 1NC (4 KW) + LR2K-A48 |
Контактор компрессора (TME 780) |
K1 |
AEG |
LS5K01-55 24 1NC (5.5 KW) + LR2K-A48 |
Контактор компрессора (TME 1000) |
K2 |
AEG |
LS4K01-55 24 1NC (4 KW) + LR2K-A48 |
Контактор вентилятора |
1S1 |
BRETER |
LE2 - 20 - 1753- N6 |
Главный выключатель |
1T1 |
BOTTER |
100VA 50Hz - 400V / 0V - 12V 24V |
Трансформатор |
X1 |
WEIDMULLER |
WDU 2 5 |
Клеммные колодки |
1A1 |
OMI |
305.0050.10.00 |
Электронный контроллер - 12V |
RT1 |
OMI |
243.0025.05.00 |
Датчик температуры |

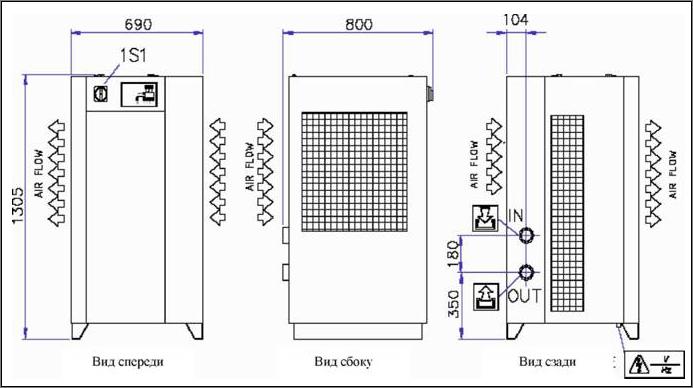

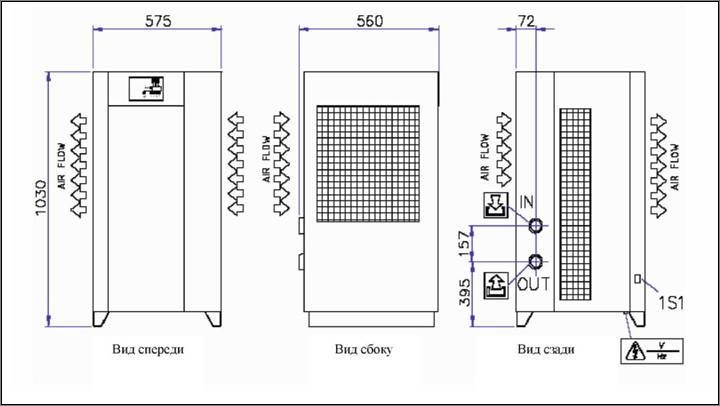

6.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Осушитель |
л/мин |
3750 |
5000 |
6000 |
8000 |
Скорость воздушного потока |
нм3/ч |
225 |
300 |
360 |
480 |
Соединение |
BSP |
1.1/2" |
Фреон |
тип |
R134a |
Вес |
кг |
74 95 97 115 |
Температура воздуха на входе |
ОС |
35 (Макс.45) |
Окружающая температура |
ОС |
25 (Макс.40) |
Рабочее давление |
бар |
7 (Макс.12) |
Точка росы |
ОС |
3 |
Энергоснабжение |
В/Ф/Гц |
230/1/50 |
Номинальная потребляемая мощность |
кВт |
0,76 |
1,04 |
1,04 |
1,04 |
Потребляемая мощность при полной нагрузке |
кВт |
1,05 |
1,43 |
1,43 |
2,30 |
Номинальный ток |
А |
5,01 |
5,55 |
5,55 |
6,83 |
Ток при полной нагрузке |
А |
6,04 |
7,14 |
7,14 |
10,2 |
Пусковой ток электродвигателя |
А |
26 |
32 |
32 |
46 |
Энергоснабжение |
В/Ф/Гц |
230/1/50 |
400/3/50 |
Номинальная потребляемая мощность |
кВт |
1,84 |
1,84 |
1,98 |
2,58 |
Потребляемая мощность при полной нагрузке |
кВт |
2,50 |
2,50 |
2,84 |
3,95 |
Номинальный ток |
А |
9,23 |
9,23 |
3,76 |
4,46 |
Ток при полной нагрузке |
А |
12,7 |
12,7 |
5,05 |
6,49 |
Пусковой ток электродвигателя |
А |
41 |
41 |
24 |
26,5 |
6.4 СМЕННО-ЗАПАСНЫЕ ЧАСТИ
№ |
Описание |
225 м3/ч 230/1/50 Гц |
300 м3/ч 230/1/50Гц |
360 м3/ч 230/1/50Гц |
480 м3/ч 230/1/50Гц |
1 |
Охлаждающий компрессор |
201.0088.00.00 |
201.0067.00.00 |
201.0071.00.00 |
2 |
Фреоновый конденсатор |
921.0046.01.00 |
921.0045.01.00 |
2А |
Двигатель вентилятора |
210.1990.00.00 |
Защитная решетка ограждения вентилятора |
213.0027.00.00 |
3 |
Корпус теплообменника |
920.0009.00.00 |
920.0006.00.00 |
4 |
Электронная панель |
305.0050.02.00 |
|
Датчик точки росы PTC |
243.0025.06.00 |
5 |
Фреоновый клапан системы бай-пас |
142.0111.00.00 |
142.0082.00.00 |
6 |
Клапан сброса конденсата |
145.0013.01.00 |
7 |
Капиллярная труба |
- - - |
- |
8 |
Осушающий фильтр |
630.0050.00.00 |
630.0075.00.00 |
- |
Кабели |
224.0059.01.00 |
224.0053.01.00 |
9 |
Главный выключатель |
250.0003.00.00 |
10 |
Переключатель давления вентилятора |
245.0090.00.00 |
11 |
Переключатель высокого давления |
245.0089.00.00 |
